THNP耐腐耐磨塑料离心泵
THNP耐磨耐腐离心泵



型号意义 THNP(F)80-65-160
T 企业代号
H 标准化工离心泵
NP 工程塑料
F 氟塑料
80 进口口径80mm
65 出口口径65mm
165 叶轮名义直径165mm
名称： THNP耐磨耐腐离心泵/ 耐磨耐腐泵离心泵/离心泵/超高分子量聚乙稀/化工离心泵/耐酸泵/盐酸泵/硫酸泵
输送介质： 硫酸，盐酸，氢氟酸，王水，碱性，浆料，颗粒等强腐蚀酸性介质
适用行业： 化工，医药，制酸，氢氟酸，易燃，易爆，易挥发，高危行业
产品特点： 耐酸性，耐腐耐磨，耐腐颗粒
结构形式： 卧式、泵与电机联轴器连接
口径： 25～250mm
流量： 5～1600m3/h
扬程： 5～80m
转速： 1450/2900r/min
工作温度： -20～+120℃
压力等级： 1.6Mpa
功率： 0.75～250kw
材料： UHPE，超高分子量聚乙稀

一、产品简介：

产品概述：
THNP耐磨耐腐离心泵是我公司针对有色冶炼行业精心设计的新型低速料浆泵，采用超高分子量聚乙烯工程塑料制作，也有采有耐腐性能****的氟塑料材料，既具有优异的耐腐性，又具有非常好的耐磨性和优良的抗冲击性能，能适应各种不同的工况条件的泵，如输送酸、碱性清液或料浆、腐蚀性矿浆,污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛，特别适用于含固量高的腐蚀性介质（含固体颗粒的重量浓度≤20％，固体颗粒直径≤1.0mm）。
产品优点：
1.THNP耐磨耐腐离心泵是我公司参照JB/T 8688-2013标准结合非金属泵的工艺设计制造夹板式低速料浆泵，具有耐腐、耐磨、机械强度高、高效节能等优点；
2.泵壳和泵盖内部埋设有内承压金属支撑骨架，限制了全塑泵壳受热轴向膨胀和受压轴向压缩性****变形，克服了全塑泵泵体容易产生压缩变形、冷缩变形等导致机械性能不稳定的缺点，采用CFD计算机流体力学设计水力部件进行模块设计和模压成型，应能承受高速高压液体的冲刷，且能够承受瞬时热冲击的影响，具有高抗汽蚀能力、尺寸****、流道光洁、互换性好，有效地提升了全塑型耐腐耐磨泵的运行稳定性。
3.叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造，保证了可靠的扭矩传递，其闭式或半开式结构，流道优化设计、高效率、低NPSHR值、互换性好，保证了泵流量及扬程稳定性；
4.泵的密封进行改良，通过结构的动力密封的改良，使得密封的使用寿命比常规的动力密封的寿命在同工况下使用，寿命可增长40～80％的时间。可配置API682标准密封布置和冲洗方案；
5.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅，碳化钨等材料，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命；
6.泵轴向力自平衡结构是利用流体水力学原理，通过平衡孔、平衡盘等结构上的调整来达到平衡轴向力滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力，能做到在工况点轴向力几乎为零，大大提高了整机运行的稳定性；
7.后拉式设计，无需拆卸管道，维修方便；
8.卧式安装，结构紧凑、国际标准设计，可与标准化工离心泵互换，方便用户更换和使用。
产品用途：
有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。硫酸磷肥业：稀酸、母液、污水、含硅胶的氟硅酸、磷酸料浆等介质的输送；化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业；氯碱业：盐酸、液碱、电解液等；环保产业、水处理业：纯水，高纯水，污水（皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等），废气、废尘治理中心的喷淋吸收循环泵等；钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水；火电湿式脱硫循环泵：能同时适用碱、酸、腐蚀性岗位；煤炭工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵；其它各业相关类似的工况。
性能范围：设计压力：1.6mpa；口径：～300mm；流量：5～1600m3/h；扬程：5～80m功率：0.75～250kw；
使用温度：超高分子量聚乙烯≤100℃；

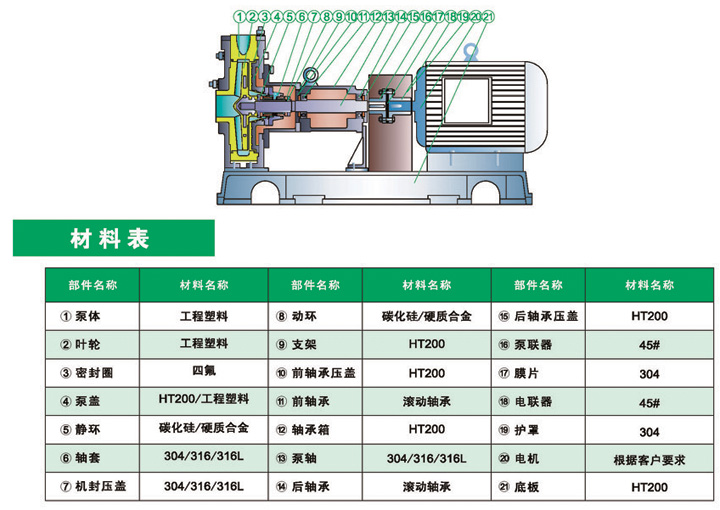

二、结构图：

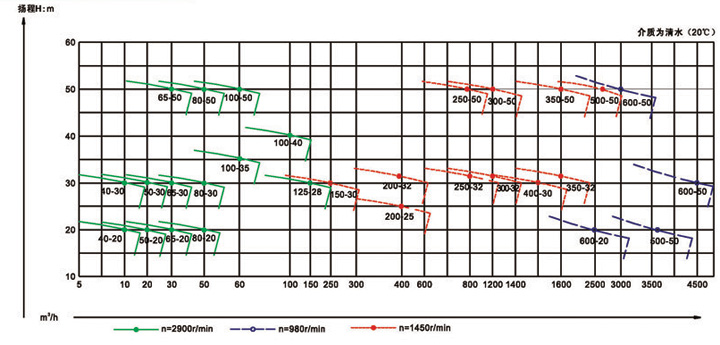

三、性能曲线图：

四、性能参数表：

型号 转速r/min 流量
m3/h		 扬程
m		 效率
％		 汽蚀余量
m		 进口X出口 mm

电机功率
kw

整机质量
kg
THNP25-20-125 2900 2 20.5 25 2.5 25×20 1.1 75
3.2 20 32 2.5
5.5 18 46 2.5
1450 0.75 5.4 15 2.5 0.37 55
1 5 17 2.5
1.6 4.6 21 3
THNP25-20-160 2900 1.5 34.3 19 2.5 25×20 1.5 80
2 32 22 2.5
3.2 29.6 25 3
1450 0.75 8.5 16 2.5 0.37 55
1 8 18 2.5
1.6 7.5 24 3
THNP25-20-200A 2900 1.5 42 28 2.5 25×20 3 124
2 40 32 2.5
3.2 38 30 3
1450 0.75 10.5 15 2.5 0.55 90
1 10 18 2.5
1.6 9.5 24 3
THNP25-20-200 2900 1.5 52.5 18 2.5 25×20 4 124
2 50 20 2.5
3.2 48 22 3
1450 0.75 13.1 15 2.5 0.75 90
1 12.5 18 2.5
1.6 12 24 3
THNP25-20-250A 2900 1.5 62 26 2.5 25×20 7.5 225
2 60 30 2.5
3.2 58 28 3
1450 0.75 15.5 15 2.5 1.5 118
1 15 18 2.5
1.6 14.5 24 3
THNP25-20-250B 2900 1.5 72 26 2.5 25×20 5.5 225
2 70 30 2.5
3.2 68 28 3
1450 0.75 18 15 2.5 1.1 118
1 17.5 18 2.5
1.6 17 24 3
THNP25-20-250 2900 2 80 12 2.5 25×20 7.5 225
3.6 80 18 2.5
5.5 78.5 26 3
1450 0.75 20.5 11 2.5 1.5 118
1 20 16 2.5
1.6 19.5 24 3
THNP32-20-125 2900 2 22 25 2.5 32×20 1.5 75
3.2 20 32 2.5
5.5 18.5 46 3
1450 1 5.4 24 2.5 0.55 45
1.6 5 22 2.5
2.75 4.6 22.5 3
THNP32-20-160 2900 2 34.3 25 2.5 32×20 2.2 98
3.2 32 24 2.5
5.5 29.6 21.5 3
1450 1 8.5 18 2.5 0.55 55
1.6 8 22 2.5
2.75 7.5 24.5 3
THNP32-20-200A 2900 2 42 32 2.5 32×20 4 140
3.2 40 36 2.5
5.5 38 34 3
1450 1 10.5 25 2.5 0.75 78
1.6 10 28 2.5
2.75 9.5 26 3
THNP32-20-200 2900 2 52.5 22 2.5 32×20 4 140
3.2 50 26 2.5
5.5 48 28.5 3
1450 1 13.1 15 2.5 0.75 78
1.6 12.5 18 2.5
2.75 12 19.5 3
THNP32-20-250A 2900 2 62 26 2.5 32×20 7.5 160
3.2 60 30 2.5
5.5 58 28 3
1450 1 15.5 15 2.5 1.1 98
1.6 15 18 2.5
2.75 14.5 24 3
THNP32-20-250B 2900 2 72 26 2.5 32×20 7.5 160
3.2 70 30 2.5
5.5 68 28 3
1450 1 18 15 2.5 1.1 98
1.6 17.5 18 2.5
2.75 17 24 3
THNP32-20-250 2900 2 82 16 2.5 32×20 11 160
3.2 80 20 2.5
5.5 78.5 23 3
1450 1 20.5 15 2.5 1.5 98
1.6 20 18 2.5
2.75 19.5 24 3
THNP40-25-125 2900 6.3 22 30 2.5 40×25 2.2 75
8 32 31 2.5
10 30 32 3
1450 2.2 5.4 26 2.5 0.55 42
3.2 5 28 2.5
4.2 4.6 32 3
THNP40-25-160 2900 6.3 32 30 2.5 40×25 3 124
8 32 31 2.5
10 30 32 3
1450 2.2 8.5 23 2.5 0.55 78
3.2 8 25 2.5
4.2 7.5 28 3
THNP40-25-200A 2900 4.4 42 26 2.5 40×25 4 170
6.3 40 33 2.5
8.3 38 32 3
1450 2.2 10.5 25 2.5 0.55 102
3.2 10 28 2.5
4.2 9.5 26 3
THNP40-25-200 2900 6.3 52.5 20 2.5 40×25 5.5 170
8 50 23 2.5
10 48 30 3
1450 2.2 13.1 25 2.5 1.1 102
3.2 12.5 28 2.5
4.2 12 26 3
THNP40-25-250A 2900 4.4 62 24 2.5 40×25 7.5 255
6.3 60 28 2.5
8.3 58 28 3
1450 2.2 15.5 20 2.5 1.1 155
3.2 15 24 2.5
4.2 14.5 22 3
THNP40-25-250B 2900 4.4 72 24 2.5 40×25 11 255
6.3 70 28 2.5
8.3 68 28 3
1450 2.2 18 20 2.5 1.5 155
3.2 17.5 24 2.5
4.2 17 22 3
THNP40-25-250 2900 4.4 82 24 2.5 40×25 11 255
6.3 80 28 2.5
8.3 78.5 28 3
1450 2.2 20.5 20 2.5 1.5 155
3.2 20 24 2.5
4.2 19.5 22 3
THNP50-32-125 2900 7.5 22 43 2 50×32 3 110
12.5 20 51 2
15 18.5 49 2.5
1450 3.75 5.4 40 2 0.55 55
6.3 5 45 2
7.5 4.6 42 2.5
THNP50-32-160 2900 7.5 34.3 35 2 50×32 4 135
12.5 32 47 2
15 29.6 47 2.5
1450 3.72 8.5 30 2 0.55 68
6.3 8 40 2
7.5 7.5 40 2.5
THNP50-32-200A 2900 7.5 42 28 2 50×32 5.5 180
12.5 40 39 2
15 38 43 2.5
1450 3.7 10.5 23 2 0.75 170
6.3 10 33 2
7.5 9.5 36 2.5
THNP50-32-200 2900 7.5 52.5 28 2 50×32 7.5 180
12.5 50 40 2
15 48 48 2.5
1450 3.7 13.1 22 2 1.1 170
6.3 12.5 33 2
7.5 12 40 2.5
THNP50-32-250A 2900 7.5 62 23 2 50×32 7.5 255
12.5 60 33 2
15 58 36.5 2.5
1450 3.75 15.5 17 2 1.1 155
6.3 15 27 2
7.5 14.5 31 2.5
THNP50-32-250B 2900 7.5 72 23 2 50×32 15 255
12.5 70 33 2
15 68 36.5 2.5
1450 3.75 18 17 2 2.2 155
6.3 17.5 27 2
7.5 17 31 2.5
THNP50-32-250 2900 7.5 82 23 2 50×32 18.5 255
12.5 80 33 2
15 78.5 36.5 2.5
1450 3.75 20.5 17 2 2.2 155
6.3 20 30 2
7.5 19.5 33 2.5
THNP65-50-125 2900 15 21.8 46 2 65×50 4 135
25 20 61 2
30 18.5 67 2.5
1450 7.5 5.35 46 2 0.55 75
12.5 5 61 2
15 4.7 67 2.5
THNP65-50-160 2900 15 35 46 2 65×50 5.5 155
25 32 56 2
30 30 65 2.5
1450 7.5 8.8 40 2 1.1 145
12.5 8 51 2
15 7.2 60 2.5
THNP65-40-200A 2900 15 42 41 2 65×40 7.5 210
25 40 52 2
30 38 53.5 2.5
1450 7.5 10.5 35 2 1.5 132
12.5 10 46 2
15 9.5 47.5 2.5
THNP65-40-200 2900 15 53 35 2 65×40 11 210
25 50 51 2
30 47 48 2.5
1450 7.5 13.2 30 2 1.5 132
12.5 12.5 46 2
15 11.8 42 2.5
THNP65-40-250A 2900 15 62 34 2 65×40 15 360
25 60 46 2
30 58 50 2.5
1450 7.5 15.5 28 2 2.2 240
12.5 15 39 2
15 14.5 43 2.5
THNP65-40-250B 2900 15 72 34 2 65×40 18.5 360
25 70 46 2
30 68 50 2.5
1450 7.5 18 28 2 3 240
12.5 17.5 39 2
15 17 43 2.5
THNP65-40-250 2900 15 82 33 2 65×40 22 360
25 80 48 2
30 78 50 2.5
1450 7.5 21 28 2 4 240
12.5 20 43 2
15 19.4 45 2.5
THNP65-40-315A 2900 15 105 28 2.5 65×40 30 480
25 100 39 2.5
30 98 42.5 3
1450 7.5 26.2 22 2.5 5.5 260
12.5 25 33 2.5
15 24.5 37 3
THNP65-40-315 2900 15 127 28 2.5 65×40 37 480
25 125 39 2.5
30 123 42.5 3
1450 7.5 32.3 22 2.5 5.5 260
12.5 32 33 2.5
15 31.7 37 3
THNP80-65-125 2900 30 22.5 52 3 80×65 7.5 195
50 20 65 3
60 18 70 3.5
1450 15 5.6 50 2.5 1.1 125
25 5 64 2.5
30 4.5 68 3
THNP80-65-160 2900 30 36 60 2.5 80×65 11 228
50 32 64 2.5
60 29 53 3
1450 15 9 58 2.5 1.5 145
25 8 62 2.5
30 7.2 50 3
THNP80-50-200A 2900 30 42 53 2.5 80×50 15 250
50 40 63 2.5
60 38 62 3
1450 15 10.5 44 2.5 2.2 155
25 10 57 2.5
30 9.5 58 3
THNP80-50-200 2900 30 53 53 2.5 80×50 15 250
50 50 63 2.5
60 47 55 3
1450 15 13.2 49 2.5 3 155
25 12.5 57 2.5
30 11.8 48 3
THNP80-50-250A 2900 30 62 44 2.5 80×50 22 480
50 60 57 2.5
60 58 59 3
1450 15 15.5 39 2.5 3 370
25 15 51 2.5
30 14.5 52.5 3
THNP80-50-250B 2900 30 72 44 2.5 80×50 30 480
50 70 57 2.5
60 68 59 3
1450 15 18 39 2.5 4 400
25 17.5 51 2.5
30 17 52.5 3
THNP80-50-250 2900 30 84 48 2.5 80×50 37 480
50 80 56 2.5
60 75 50 3
1450 15 21 39 2.5 5.5 400
25 20 51 2.5
30 18.8 52.5 3
THNP80-50-315A 2900 30 105 39 2.5 80×50 45 560
50 100 51 2.5
60 98 52.5 3
1450 15 26.2 35 2.5 7.5 476
25 25 46 2.5
30 24.5 47.5 3
THNP80-50-315 2900 30 128 39 2.5 80×50 55 560
50 125 51 2.5
60 123 52.5 3
1450 15 32.5 35 2.5 11 476
25 32 46 2.5
30 31.5 47.5 3
THNP100-80-125 2900 60 24 64 4 100×80 11 245
100 20 65 4.5
120 16.5 63 5
1450 30 6 60 2.5 1.5 198
50 5 64 2.5
60 4 63 3
THNP100-80-160 2900 60 36 60 3.5 100×80 18.5 250
100 32 70 4
120 28 65 5
1450 30 9.2 58 2 3 192
50 8 69 2.5
60 6.8 68 3.5
THNP100-65-200A 2900 60 42 63 3 100×65 30 480
100 40 72 3.6
120 38 71 4.8
1450 30 10.5 60 2 4 180
50 10 68 2
60 9.5 63 2.5
THNP100-65-200 2900 60 54 63 3 100×65 37 256
100 50 68 3.6
120 47 56 4.8
1450 30 13.5 60 2 5.5 246
50 12.5 68 2
60 11.8 63 2.5
THNP100-65-250A 2900 60 62 57 3.5 100×65 37 382
100 60 68 3.8
120 58 67 4.8
1450 30 15.5 50 2 5.5 342
50 15 63 2
60 14.5 64 2.5
THNP100-65-250B 2900 60 72 57 3.5 100×65 45 480
100 70 68 3.8
120 68 67 4.8
1450 30 18 50 2 5.5 360
50 17.5 63 2
60 17 64 2.5
THNP100-65-250 2900 60 87 60 3.5 100×65 45 550
100 80 68 3.8
120 74.5 67 4.8
1450 30 21.3 50 2 7.5 420
50 20 65 2
60 19 64 2.5
THNP100-65-315A 2900 60 105 48 3 100×65 55 670
100 100 62 3.6
120 98 64 4.2
1450 30 26.2 44 2 7.5 580
50 25 58 2
60 24.5 60 2.5
THNP100-65-315 2900 60 133 63 3 100×65 75 670
100 125 65 3.6
120 118 62 4.2
1450 30 34 60 2 11 580
50 32 64 2
60 30 63 2.5
THNP125-100-200 2900 120 57.5 54 4.5 125×100 55 660
200 50 68 4.5
240 44.5 61 5
1450 60 14.5 59 2.5 11 540
100 12.5 72 2.5
120 11 71 3
THNP125-100-250A 2900 120 62 63 3.8 125×100 55 850
200 60 75 4.2
240 58 74 5
1450 60 15.5 59 2.5 11 660
100 15 72 2.5
120 14.5 71 3
THNP125-100-250B 2900 120 72 63 3.8 125×100 75 850
200 70 75 4.2
240 68 74 5
1450 60 18 59 2.5 15 660
100 17.5 72 2.5
120 17 71 3
THNP125-100-250 2900 120 87 57 3.8 125×100 75 850
200 80 68 4.2
240 72 67 5
1450 60 21.5 56 2.5 15 660
100 20 62 2.5
120 18.5 58 3
THNP125-100-315A 1450 60 26.2 57 2.5 125×100 18.5 950
100 25 68 2.5
120 24.5 67 3
THNP125-100-315 1450 60 33.5 66 2.5 125×100 22 950
100 32 77 2.5
120 30.5 68 3
THNP125-100-400A 1450 60 42 56 2.5 125×100 30 1050
100 40 62 2.5
120 38 58 3
THNP125-100-400 1450 60 52 63 2.5 125×100 37 1050
100 50 75 2.5
120 48.5 72 3
THNP150-125-250 1450 120 22.5 61 3 150×125 22 632
200 20 67 3
240 17.5 63 3.5
THNP150-125-315 1450 120 34 72 2.5 150×125 45 700
200 32 74 2.5
240 29 75 3
THNP150-125-400A 1450 120 42 61 2.5 150×125 45 1180
200 40 70 2.8
240 38 63 3.5
THNP150-125-400 1450 120 53 61 2.5 150×125 55 1180
200 50 70 2.8
240 46 63 3.5
THNP200-150-250 1450 240 21.5 67 3.5 200×150 55 700
400 20 79 4.3
460 17.5 77 5
THNP200-150-315 1450 240 37 67 3 200×150 75 1180
400 32 78 3.5
460 28.5 75 4
THNP200-150-400A 1450 240 42 67 3 200×150 90 1420
400 40 78 3.8
460 38 75 4.5
THNP200-150-400 1450 240 55 68 3 200×150 110 1420
400 50 73 3.8
460 45 77 4.5
THNP250-200-250 1450 600 22 78 4.1 250×200 55 1300
800 20 82 5
960 16 81 6
THNP250-200-315 1450 600 34 76 4.8 250×200 90 2050
800 32 80 5.5
960 28 79 6.4
THNP250-200-400A 1450 600 42 59 3.5 250×200 110 2500
800 40 72 4.3
960 38 71 5
THNP250-200-400 1450 600 54.5 59 3.5 250×200 160 2500
800 50 72 4.3
960 39 71 5
THNP300-250-315 1450 1550 35 68 3.6 300×250 220 2980
1400 32 84 4.5
1300 26 75 5.4
THNP300-250-400 1450 1550 55 65 4.1 300×250 250 5000
1400 50 78 5
1300 42.5 75 6
