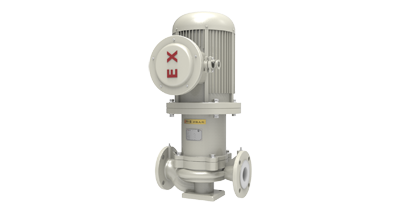

TCLF无泄漏衬氟磁力管道泵
TCLF无泄漏衬氟磁力管道泵,磁力泵,管道泵
型号意义 TCLF80-125
T 企业代号
C 磁力驱动
L 立式
F 氟塑料材质
125 叶轮直径
名称: TCLF无泄漏衬氟磁力管道泵/无泄漏磁力泵/无泄漏泵/甲醇磁力泵
输送介质: 醇,苯,酚,脂,氯等中性或腐蚀性液体
适用行业: 化工,医药,易燃,易爆,易挥发,高危行业
产品特点: 永磁体、无泄漏
结构形式: 立式、泵与电机直联
口径: 25~80mm
流量: 2-100m3/h
扬程: 12~50m
转速: 1450/2900r/min
工作温度: -20~+160℃
压力等级: 1.6Mpa
功率: 1.1~30KW
材料: F4,F46

一、产品简介:

产品概述:
无泄漏衬氟磁力管道泵(简称:磁力管道泵)是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,****解决了机械传动泵的轴封泄漏,而设计的全密封、无泄漏、无污染、高效节能的新型工业用泵,性能达到国际标准、可替代价格昂贵进口的化工泵。
产品优点:
1.TCLF无泄漏衬氟磁力管道泵是根据TCF系列产品自行研发设计的一种新型磁力管道泵,它既具有管道离心泵的特点、又具有磁力泵的优点,是****一代的无泄漏管道离心泵;
2.泵体、叶轮和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造。具有流道宽、效率高、汽蚀余量性能好、径向力小、尺寸准确、流道光洁和互换性好等特点;
3.氟塑料(PTFE、FEP、PFA)是当今世界******耐腐蚀材料(俗称:塑料王),可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
4.磁铁选用铁氧体磁体、钕铁硼和钐钴,具有良好的磁性,耐高温,不退磁;它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,在常规冷却的条件下,限定其最高使用温度为260℃,可以********不免退磁,使得磁材料的理论使用寿命高达20年
5.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅等材料,其具有强度高、耐磨性及任性好、抗腐蚀性强,有效地保证泵的使用寿命,滚动轴承采用进口NSK或SKF油脂润滑免维护轴承;
6.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,****解决了介质泄漏
7.直联后拉式设计,无需拆卸管道,维修方便。
8.立式安装,结构紧凑、占地面积小,振动小,噪音低,运行特别平稳;
9.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;
产品用途:
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6-6.4Mpa、流量:2-100m3/h、扬程:12-50m、功率:1.1-30kw
适用温度:-30~120℃,采用新型材料耐温可达-50~160℃;
选装配件:温度监控装置,防空运转装置,泄漏监控装置;
注意事项:当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或有结晶的介质。

二、结构图:

不锈钢磁力管道泵

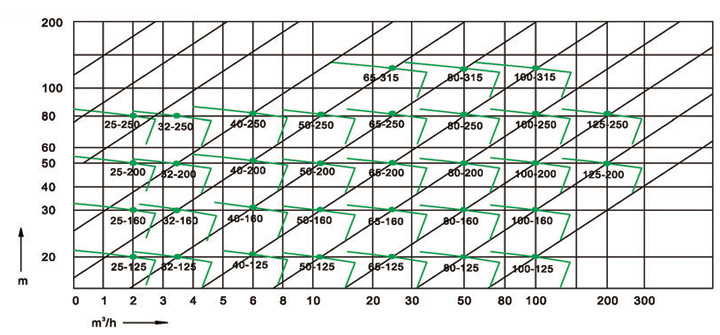

三、性能曲线图:

四、性能参数表:

型号 转速
r/min
流量
m3/h
扬程
m
效率
汽蚀余量
m
进口X出口
mm
电机功率
kw
整机质量
kg
TCL25-125 2900 1.5 22 18 2.5 25×20 1.1 27
2 20 20 2.5
3.2 18.5 24 3
TCL25-160 2900 1.5 34.3 19 2.5 25×20 1.5 36
2 32 22 2.5
3.2 29.6 25 3
TCL25-200 2900 1.5 52.5 18 2.5 25×20 3 51
2 50 20 2.5
3.2 48 22 3
TCL25-250 2900 1.5 82 12 2.5 25×20 7.5 63
2 80 18 2.5
3.2 78.5 26 3
TCL32-125 2900 2 22 20.5 2.5 32×20 1.5 30
3.2 20 20 2.5
5.5 18.5 18 3
TCL32-160 2900 2 34.3 20.5 2.5 32×20 2.2 35
3.2 32 20 2.5
5.5 29.6 18 3
TCL32-200 2900 2 52.5 32 2.5 32×20 4 61
3.2 50 36 2.5
5.5 48 34 3
TCL32-250 2900 2 82 26 2.5 32×20 7.5 75
3.2 80 30 2.5
5.5 78.5 28 3
TCL40-125 2900 4.4 22 16 2.5 40×25 1.5 35
6.3 20 20 2.5
8.3 18.5 23 3
TCL40-160 2900 4.4 34.3 30 2.5 40×25 3 40
6.3 32 31 2.5
8.3 29.6 32 3
TCL40-200 2900 4.4 52.5 26 2.5 40×25 5.5 66
6.3 50 33 2.5
8.3 48 32 3
TCL40-250 2900 4.4 82 24 2.5 40×25 11 95
6.3 80 28 2.5
8.3 78.5 28 3
TCL50-125 2900 7.5 22 43 2 50×32 2.2 44
12.5 20 51 2
15 18.5 49 2.5
TCL50-160 2900 7.5 34.3 35 2 50×32 3 61
12.5 32 47 2
15 29.6 47 2.5
TCL50-200 2900 7.5 52.5 28 2 50×32 7.5 113
12.5 50 40 2
15 48 48 2.5
TCL50-250 2900 7.5 82 23 2 50×32 11 180
12.5 80 33 2
15 78.5 36.5 2.5
TCL65-125 2900 15 21.8 46 2 65×50 3 80
25 20 56 2
30 18.5 65 2.5
TCL65-160 2900 15 35 46 2 65×50 5.5 97
25 32 56 2
30 30 65 2.5
TCL65-200 2900 15 53 34 2 65×40 11 120
25 50 46 2
30 47 50 2.5
TCL65-250 2900 15 82 33 2 65×40 18.5 203
25 80 48 2
30 78 50 2.5
TCL65-315 2900 15 127 28 2.5 65×40 30 345
25 125 39 2.5
30 123 42.5 3
TCL80-125 2900 30 22.5 52 3 80×65 5.5 125
50 20 65 3
60 18 70 3.5
