一、产品简介：
衬氟隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用.隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。漏率：≤1.3×10-5Pa。L/S材料304/316L；工作介质：气，水，油；工作温度：氟橡胶-30℃～＋150℃；以压缩空气为动力带动传动螺杆，使阀芯上下运动,同时拉动膜片上下运动使其关闭和打开。
结构紧凑、简单、体积小，外形美观；开关有导向,运动平稳；关闭力矩小，寿命长≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便。
二、性能参数表：

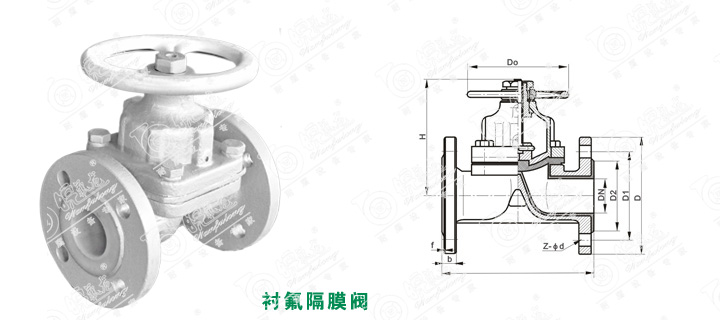

| 公称通径 | 主 要 尺 寸 | 参考值 | ||||||||
| DN(mm) | PNS(inch) | L | D | D1 | D2 | f | b | Z-d | Do | H |
| PN1.0MPa | ||||||||||
| 15 | 1/2 | 125 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 120 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 120 |
| 25 | 1 | 145 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 130 |
| 32 | 5/4 | 160 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 135 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 160 |
| 50 | 2 | 210 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 165 |
| 65 | 5/2 | 250 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 200 |
| 80 | 3 | 300 | 200 | 160 | 135 | 3 | 21 | 8-18 | 280 | 220 |
| 100 | 4 | 229 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 275 |
| 125 | 5 | 325 | 250 | 210 | 185 | 4 | 24 | 8-18 | 320 | 335 |
| 150 | 6 | 350 | 285 | 240 | 210 | 4 | 26 | 8-23 | 350 | 380 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8-23 | 450 | 500 |
| 250 | 10 | 680 | 395 | 350 | 320 | 4 | 28 | 12-23 | 500 | 575 |
| 如需其它尺寸与标准，请电话联系我公司 | ||||||||||
 |
