一、产品简介

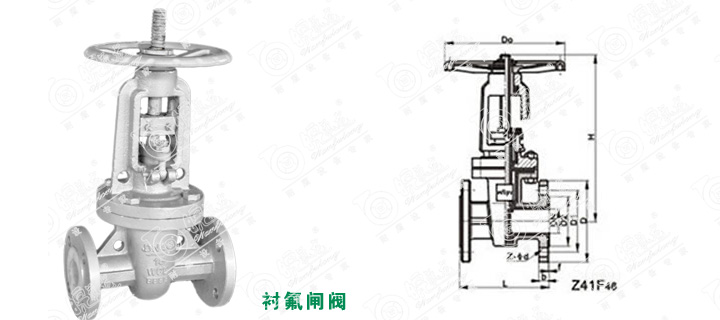

衬氟闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。本产品结构采用全新设计，腔内所有零部件均采用聚四氟乙烯衬里结构，闸板采用带杆机构，解决了普通暗杆闸阀颗粒，纤维状介质沉积在螺杆槽内而引起的操作不便或卡死等现象，阀门安装位置不受任何限制。基本类型有Z41F型、Z45F型。41F型为明杆型，螺母的移动带动阀门的开关；Z45F型为暗杆型，手轮的移动带动阀门的开关；产品主体材料：铸钢、不锈钢、铸铁等; 产品内衬材料：F4、F46、F3、F2、PFA、PVDF、FRPP、PE、PO; 法兰连接; 适用温度：-25~180℃; 驱动装置：手动，电动，气动; 公称压力：PN1.0、PN1.6、PN2.5和CLASS150; 公称通径：DN15-DN250。
二、性能参数表：
| 公称通经 | 主动尺寸 | 参考值 | |||||||||
| DN(mm) | PNS(inch) | L | D | D1 | D2 | f | b | Z-d | Do | H | 重量kg |
| PN1.0MPa | |||||||||||
| 15 | 1/2 | 108 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 175 | 6 |
| 20 | 3/4 | 117 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 195 | 8 |
| 25 | 1 | 127 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 230 | 10 |
| 32 | 5/4 | 140 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 245 | 11 |
| 40 | 3/2 | 165 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 285 | 13 |
| 50 | 2 | 178 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 300 | 16 |
| 65 | 5/2 | 190 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 340 | 20 |
| 80 | 3 | 203 | 200 | 160 | 135 | 3 | 21 | 8-18 | 280 | 410 | 30 |
| 100 | 4 | 229 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 465 | 40 |
| 125 | 5 | 325 | 250 | 210 | 185 | 3 | 24 | 8-18 | 320 | 620 | 60 |
| 150 | 6 | 350 | 285 | 240 | 210 | 3 | 26 | 8-23 | 350 | 710 | 85 |
| 200 | 8 | 400 | 340 | 295 | 265 | 3 | 26 | 8-23 | 450 | 780 | 120 |
| 250 | 10 | 450 | 395 | 350 | 320 | 3 | 28 | 12-23 | 500 | 1000 | 175 |
| 如需其它尺寸与标准，请电话联系我公司 | |||||||||||
 |
