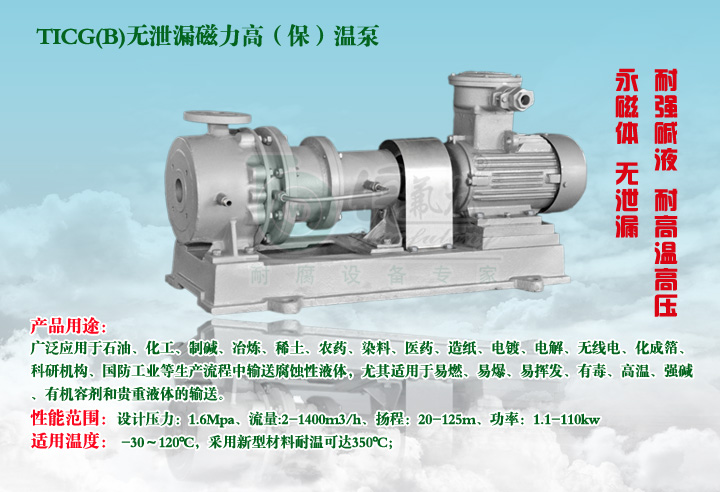

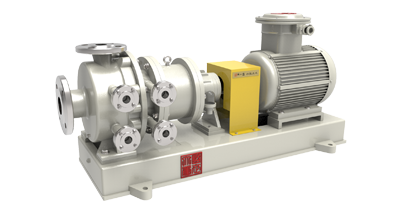

TICG(B)无泄漏磁力高(保)温泵
TICG(B)无泄漏磁力高(保)温泵,高温磁力泵,无泄漏磁力泵,保温磁力泵,耐碱耐高(保)温泵,不锈钢泵
型号意义 TICG(B)80-65-160
T 企业代号
I 国际标准化工离心泵
C 磁力驱动型
G 高温型
B 保温型
80 进口口径80mm
65 出口口径65mm
160 叶轮名义直径160mm
名称: TICG(B)无泄漏磁力高(保)温泵 /CQBG不锈钢磁力高温泵/ CQBB不锈钢磁力保温泵/无泄漏磁力泵/无泄漏泵/甲醇磁力泵
输送介质: 醇,苯,酚,脂,氯等中性或腐蚀性液体
适用行业: 化工,医药,易燃,易爆,易挥发,高危行业
产品特点: 永磁体、耐高温,保温,无泄漏
结构形式: 国标、卧式、泵与电机联轴器连接
口径: 25~125mm
流量: 1.5~1400 m3/h
扬程: 10~125m
转速: 1450/2900r/min
工作温度: -20~+350℃
压力等级: 1.6Mpa
功率: 1.1~250KW
材料: 304、304L、316、316L、HC276

一、产品简介:

产品概述:
无泄漏磁力保(高)温泵[简称:磁力保(高)温泵]是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵,就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的。泵体和泵盖设计了双层保温(冷却)装置,可使用蒸汽(氮气、水)对泵体内介质保温(或降温),延长泵的寿命,保证了介质在输送过程中不会冷凝、结晶、汽化,****解决了机械传动泵的轴封泄漏、冷凝、结晶、汽化,而设计的全密封、无泄漏、无污染、高温、保温、高效节能的新型工业用泵,性能达到国际标准、可替代价格昂贵进口的化工泵。
产品优点:
1.TICB(G)无泄漏磁力保(高)温泵是根据IS02858/GB5662/DIN24256国际标准自行设计研发的全密封、无泄漏、无污染、保(高)温的新型工业用泵,技术指标达到国内外同类产品****水平;
2.1磁力高温泵泵体、泵盖设计了双层冷却装置(风冷式无冷却装置),可使用水、氮气等对泵体内介质冷却,确保进入泵内的介质保持在适当的温度;
2.2磁力保温泵泵体、泵盖、轴承箱设计了双层保温装置,可使用蒸气对泵体内介质保温,保证了介质在输送过程中不会冷凝,结晶,汽化。
3.泵体、泵盖、轴承箱设计了双层保温装置,可使用蒸气对泵体内介质保温,保证了介质在输送过程中不会冷凝,结晶,气化。
4.磁铁选用铁氧体磁体、钕铁硼和钐钴,具有良好的磁性,耐高温,不退磁;它的磁能积为28兆高斯奥特斯,可耐受温度的极限是350℃,在常规冷却的条件下,限定其最高使用温度为260℃,可以********不免退磁,使得磁材料的理论使用寿命高达20年;
5.轴套、滑动轴承采用高耐磨耐温的碳化硅、石墨、四氟等材料,并设置了润滑槽,有效地保证泵的使用寿命;
6.无泄漏,所有密封点采用封闭式静密封密封,通过磁性联轴器驱动,不需要氮气密封,安全、经济和高效,****解决了介质泄漏。
7.国际标准轴联后拉式设计,无需拆卸管道,维修方便;
8.卧式安装,振动小,噪音低,运行平稳,国际标准设计,可与标准化工离心泵互换,方便用户更换和使用;
9.由联轴器传动变成同步拖动,不存在接触和摩擦。功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;
产品用途:
广泛应用于石油、化工、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、高温、强碱、有机容剂和贵重液体的输送。
性能范围:设计压力:1.6Mpa、流量:2-1400m3/h、扬程:20-125m、功率:1.1-110kw
适用温度: -30~120℃,采用新型材料耐温可达350℃;
选装配件:温度监控装置,防空运转装置,泄漏监控装置;
注意事项: 当介质比重大于1.3mg/cm3时订货时应说明,禁止空运转,禁止输送含有颗粒或结晶的介质。

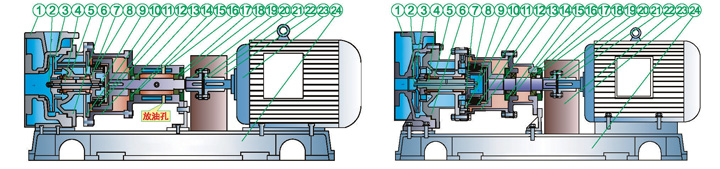

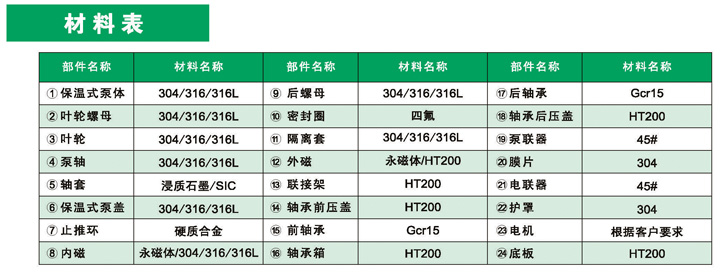

二、结构图:

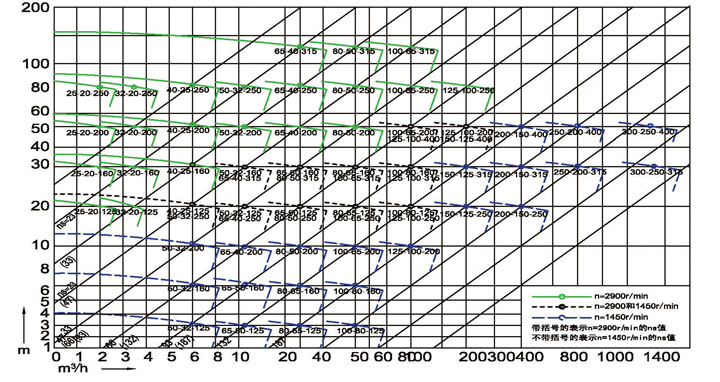

三、性能曲线图:

四、性能参数表:
